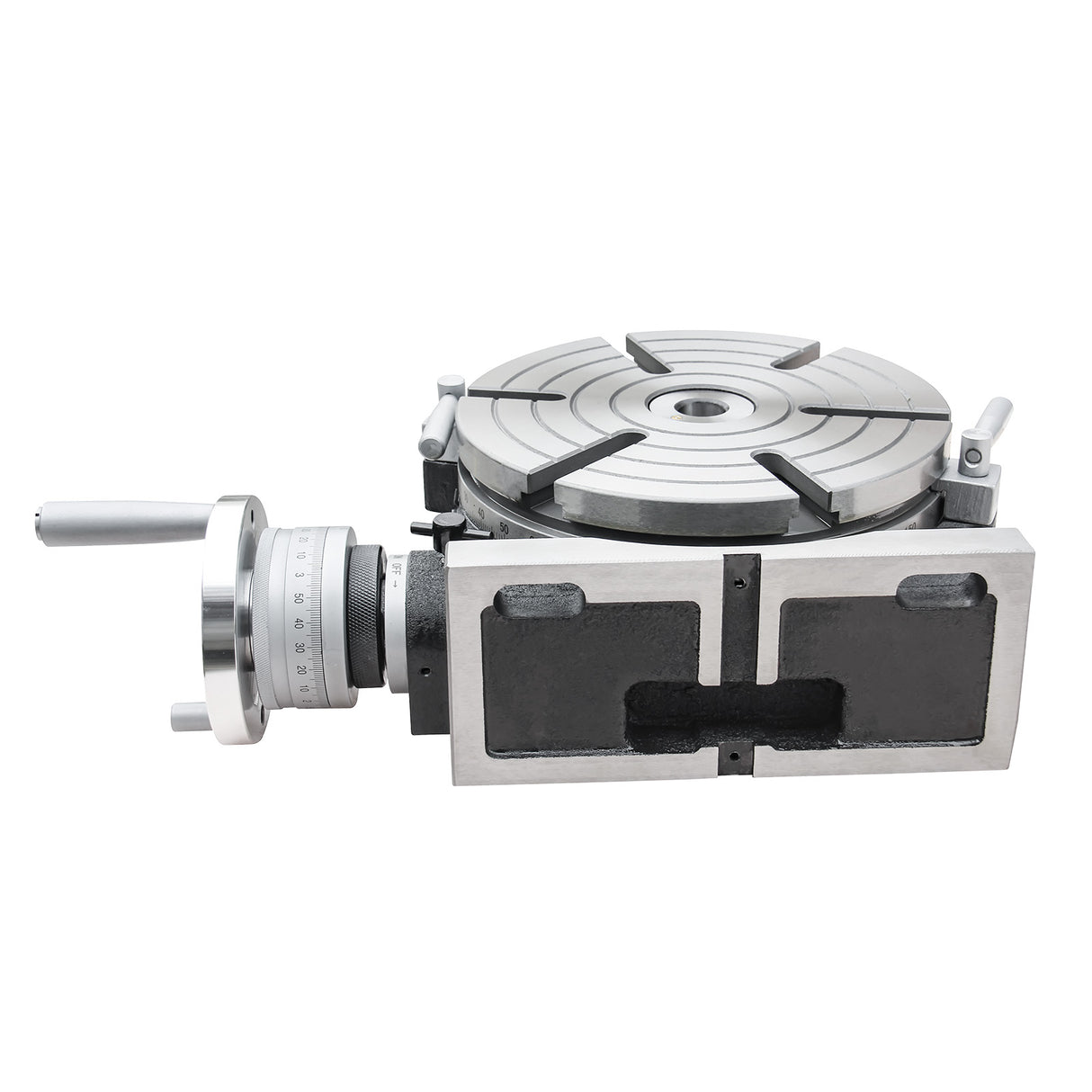

BOKA HV-10 Rundtisch 250 mm, horizontal & vertikal, MT3 Zentrierhülse, 6 T-Nuten, Präzisions-Teilapparat 360°, geeignet für Fräs- & Bohrarbeiten
BOKA HV-10 Rundtisch 250 mm, horizontal & vertikal, MT3 Zentrierhülse, 6 T-Nuten, Präzisions-Teilapparat 360°, geeignet für Fräs- & Bohrarbeiten is backordered and will ship as soon as it is back in stock.
Couldn't load pickup availability
Delivery and transport
Delivery and transport
Add some general information about your delivery and shipping policies.
SHIPPING OPTIONS
GEM Maschinen GmbH uses DHL or freight forwarding services to ship your orders. Orders are processed within 24 hours of receipt. A shipping confirmation will be sent via email.
SHIPPING COSTS
OVERWEIGHT ITEMS
Orders shipped via freight are subject to additional charges for overweight items, as indicated on the respective product page. Customers are responsible for any additional charges, such as lift tables, when shipping by truck.
- Over 30 kg within Germany.
- Over 30 kg outside Germany.
Return conditions
- In case of manufacturer defects or quality defects: Free return and full refund.
- For returns not due to quality defects: The customer bears the return shipping costs. If the product arrives in perfect, resalable condition upon receipt (no impairment of resaleability), we do not charge the 15 percent wear and tear fee.
【Produktbeschreibung 】
Der BOKA TSL Horizontal-/Vertikal-Rundtisch ist ein wesentliches Zubehör für Fräsmaschinen.
Er eignet sich für Teilbohrungen, Fräsarbeiten, Rundbearbeitungen, Planfräsen sowie Bohrungen in unterschiedlichen Winkeln.
Mit einem optionalen Reitstock kann der Rundtisch auch für komplexere Kreis- und Indexierarbeiten eingesetzt werden.
【Merkmale】
-
Robuste Gusseisenkonstruktion mit doppelseitiger Tischklemmung
-
Eine Umdrehung des Handrads entspricht 4° Teilung
-

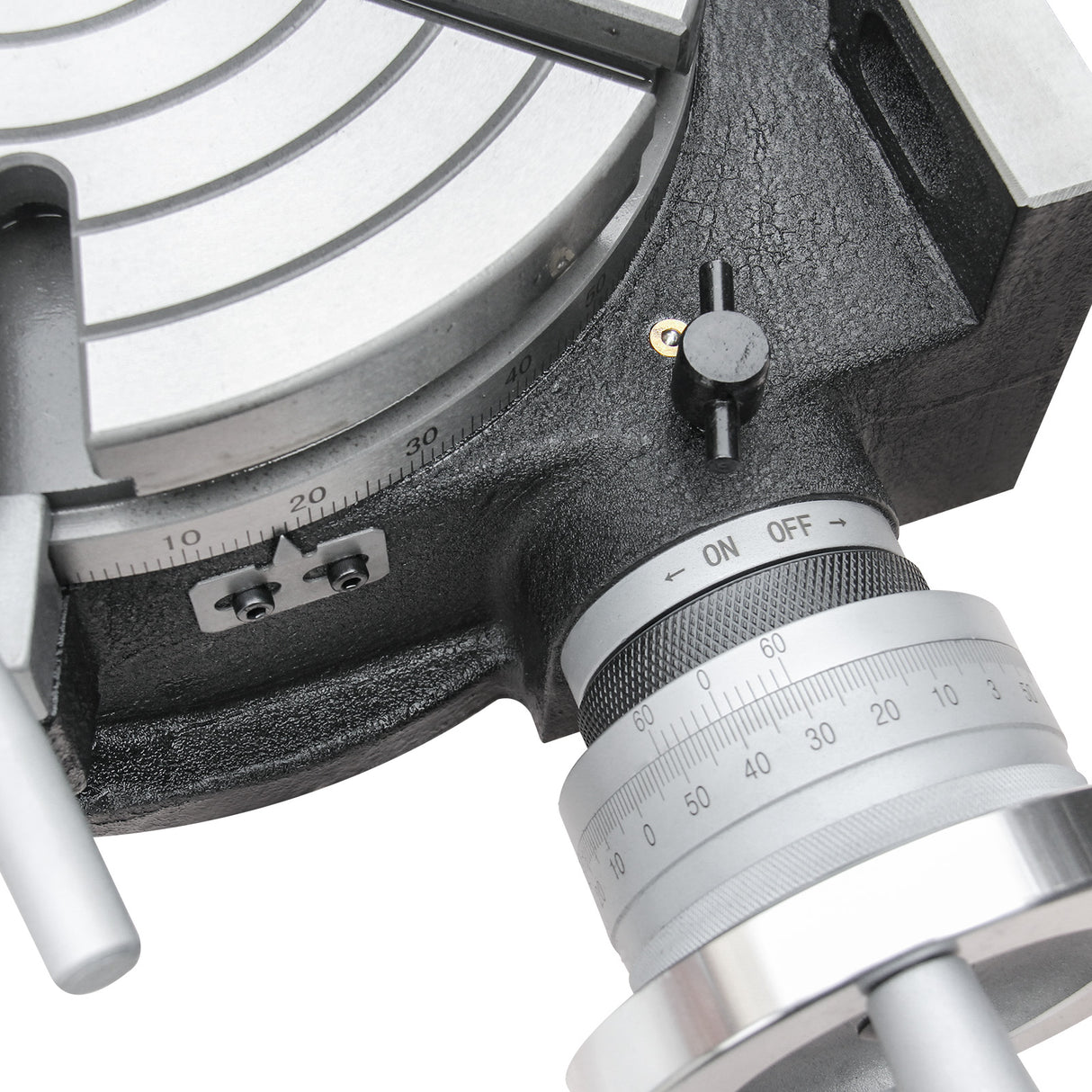

Minimale Nonius-Ablesung: 10″
-
Übersetzungsverhältnis: HV-4 = 1:72 / HV-6, HV-8, HV-10, HV-12 = 1:90
-
Gehärtete und präzisionsgeschliffene Oberflächen, satinchromierte Skala
【Technische Merkmale】
-

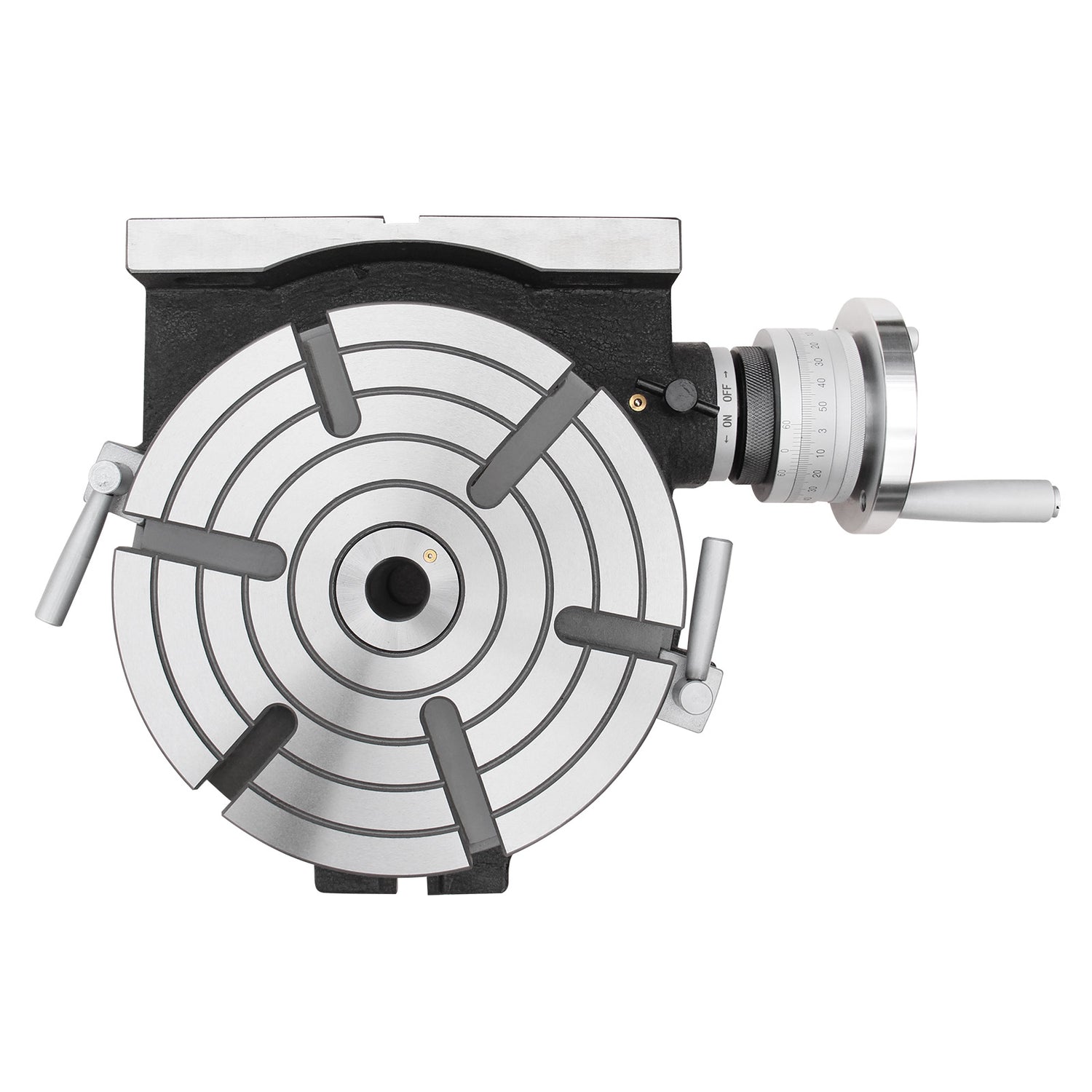

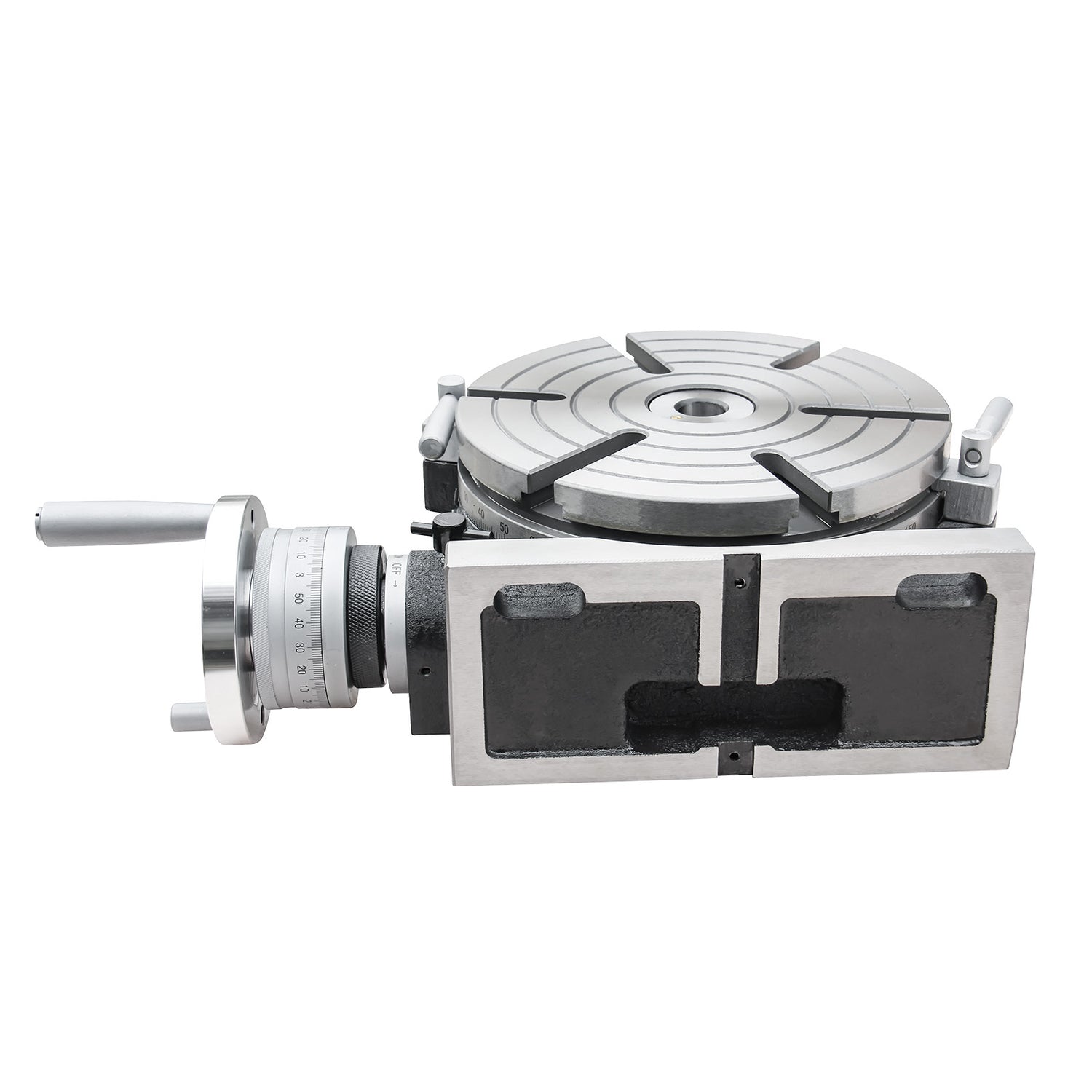

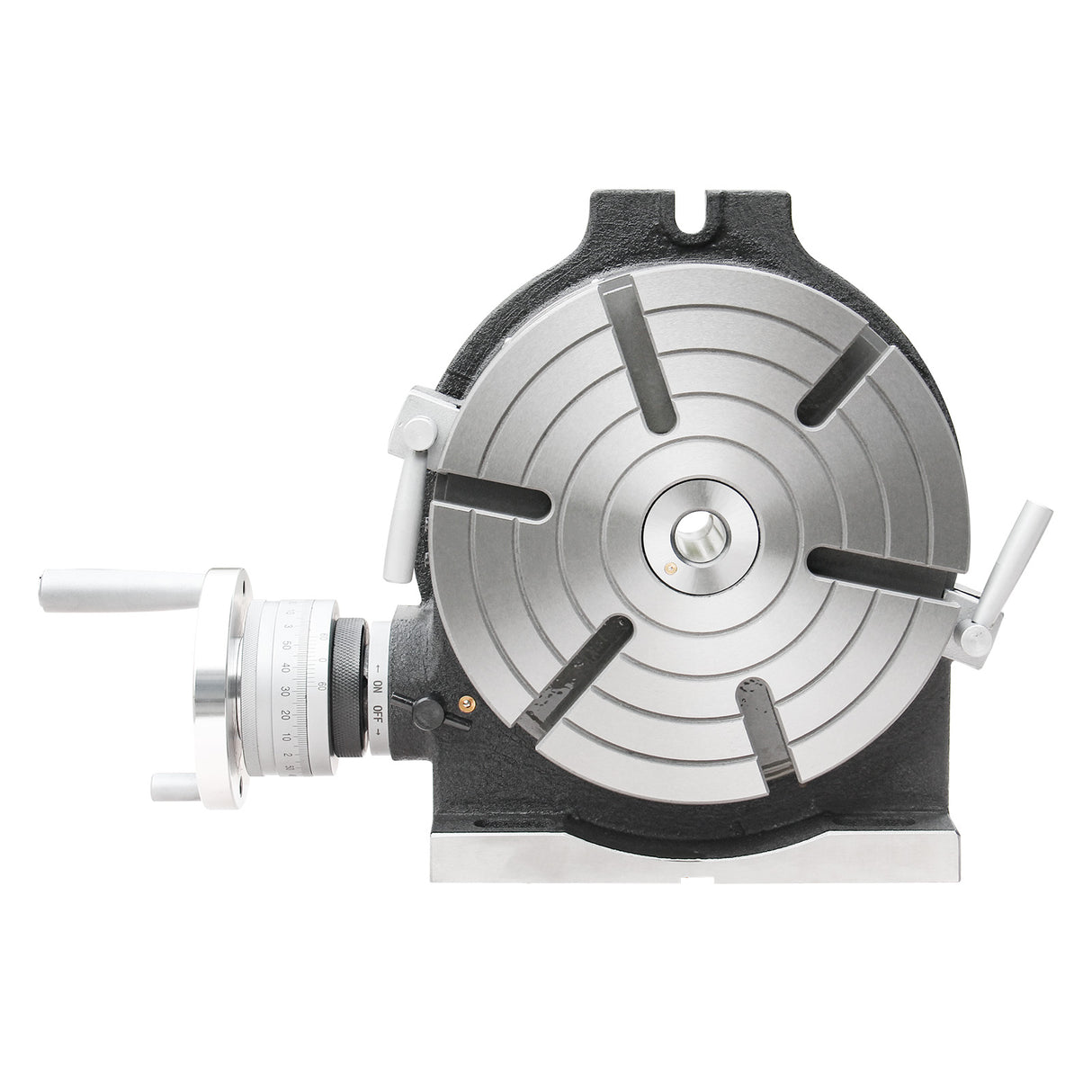

Rundtisch Ø 250 mm, horizontal und vertikal nutzbar
-
Ideal für Fräs- und Bohrbearbeitungen
-
Morsekegel MT3
-
Tisch aus hochwertigem Gusseisen, stabile Konstruktion
-
Gehärtete und geschliffene Schneckenwelle
-

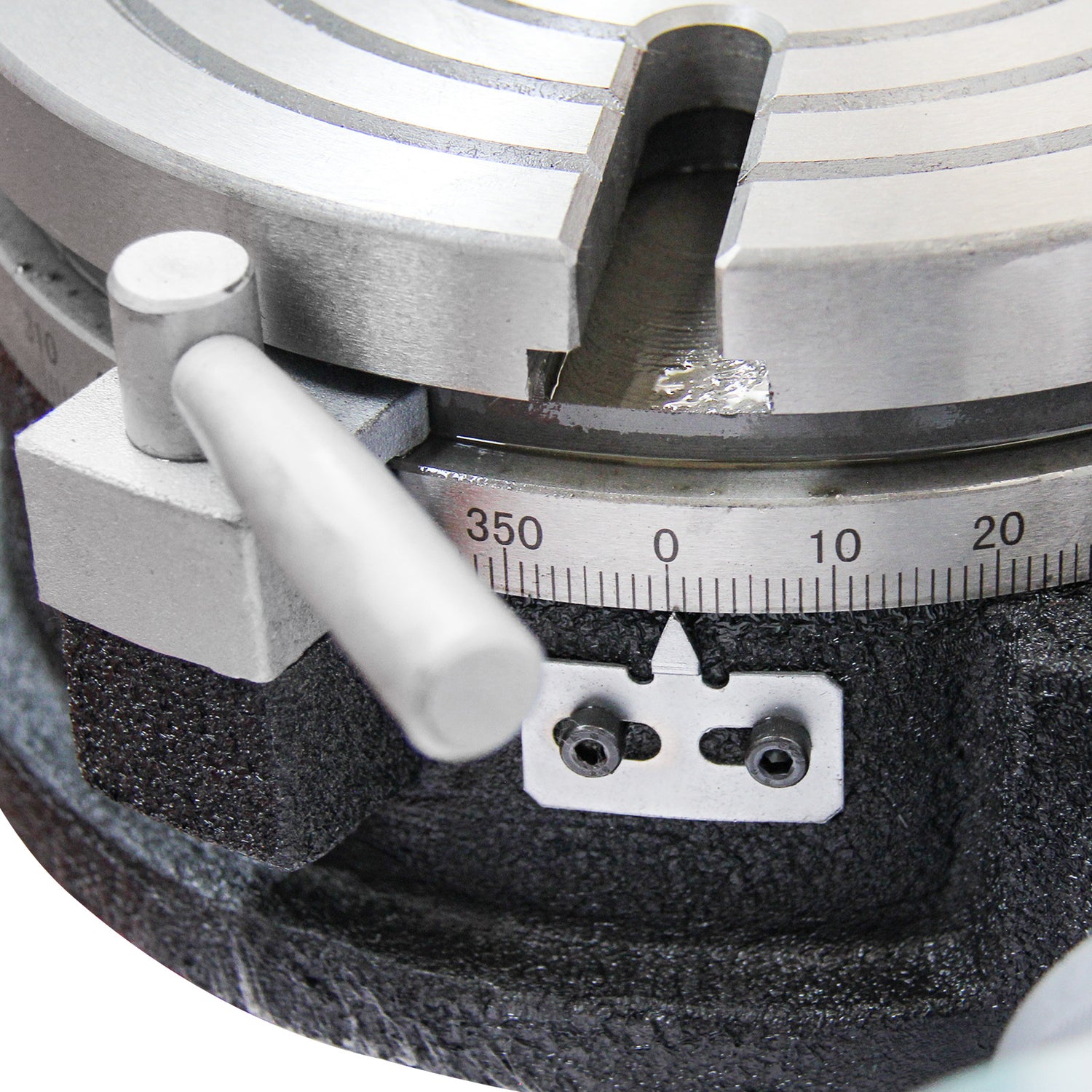

Zwei Klemmhebel zur sicheren Tischklemmung
-
Präzises Direkt-Indexieren über eine umlaufende 360°-Skala
【Technische Daten】
| Technische Daten | Wert |
|---|---|
| Modell | HV-10 |
| Tischdurchmesser | 250 mm |
| Morsekegel (Zentrierbohrung) | MT3 |
| Zentrierhöhe vertikal | 165 mm |

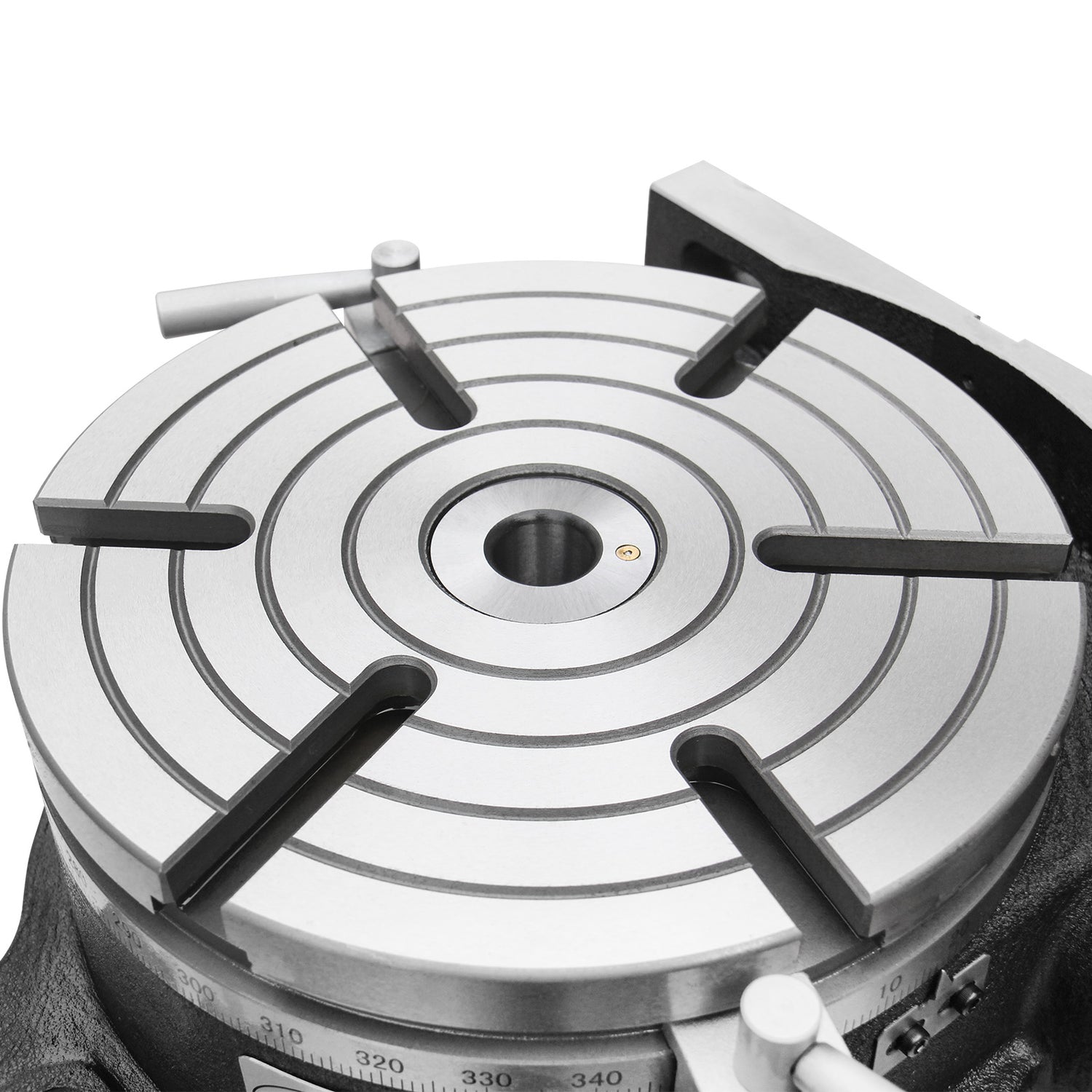

| T-Nut-Breite | 14 mm |
| T-Nut-Winkel | 60° |
| Passfederbreite | 16 mm |
| Modul Schnecke/Schneckenrad | 1.5 |
| Übersetzungsverhältnis | 1:90 |
| Teilskala | 360° |
| Tischwinkel pro Schneckenumdrehung | 4′ (1′ pro Teilstrich) |
| Nonius-Ablesung | 10″ |
| Teilungsgenauigkeit | 60″ |
| Max. Traglast (horizontal) | ca. 200 kg |
| Max. Traglast (vertikal) | ca. 100 kg |
| Verpackungsmaß | 432 × 356 × 178 mm |
| Netto-/Bruttogewicht | 39 kg / 41 kg |
