BOKA HV-12 Rundtisch 300 mm, horizontal & vertikal, MT4 Zentrie...
【Produktbeschreibung 】

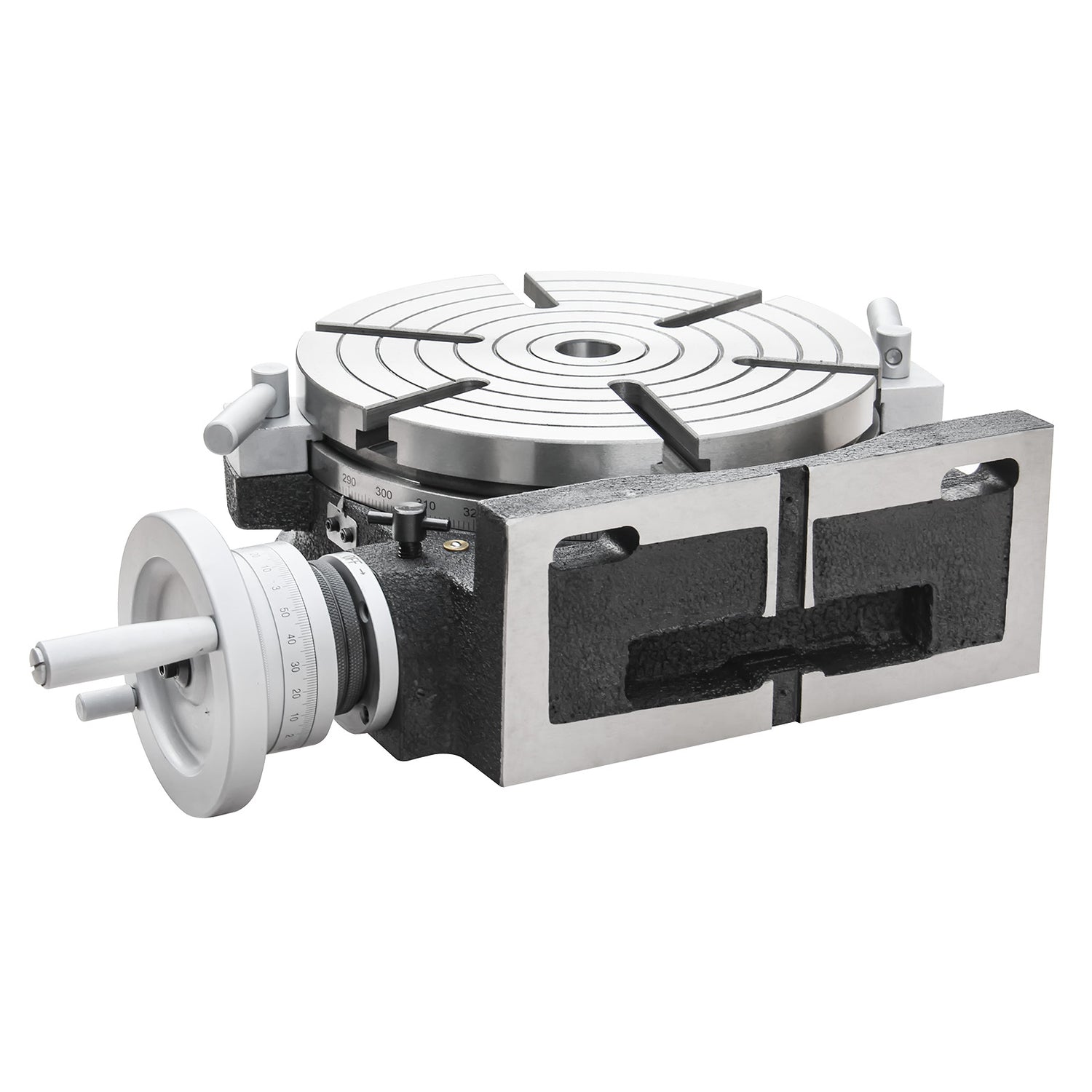

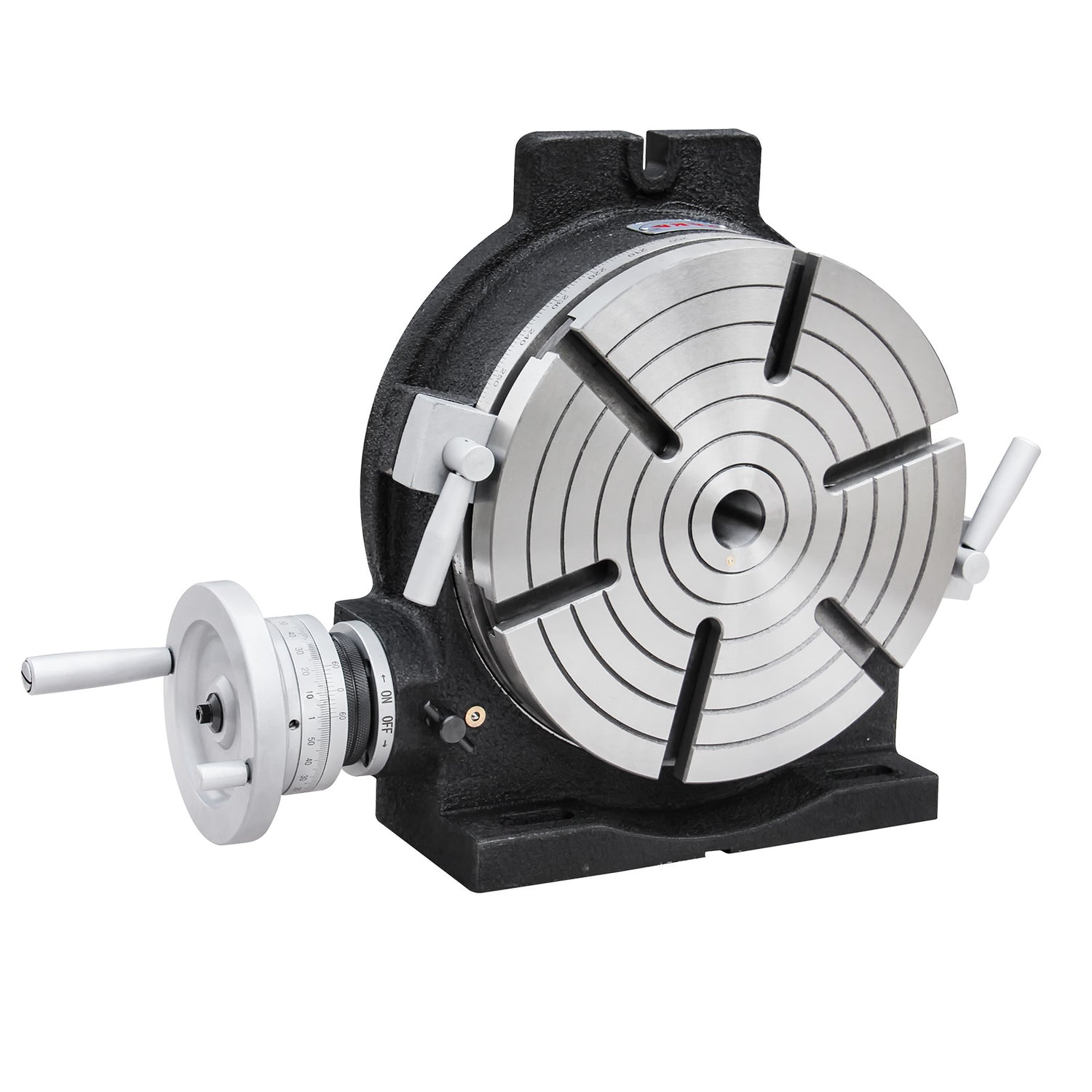

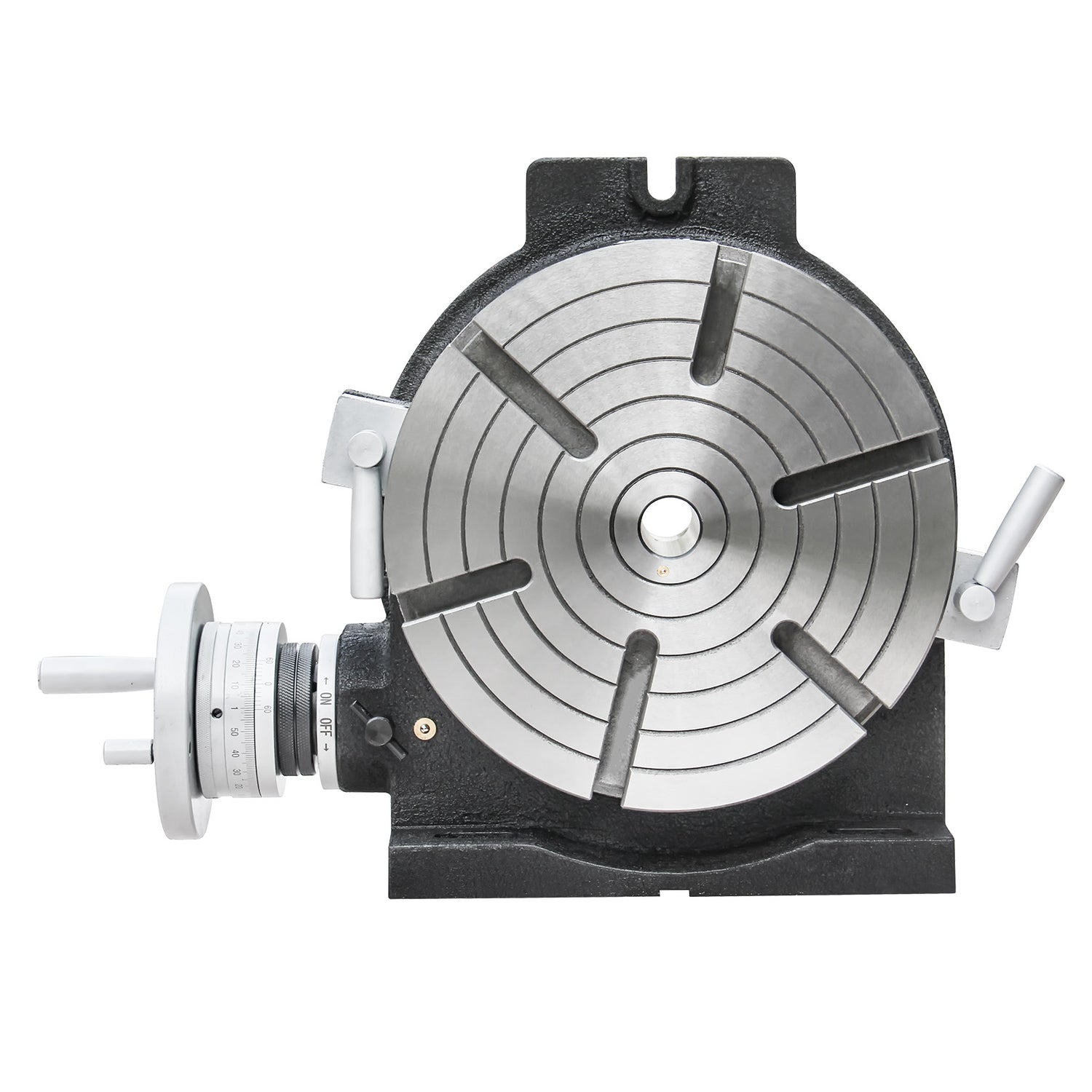

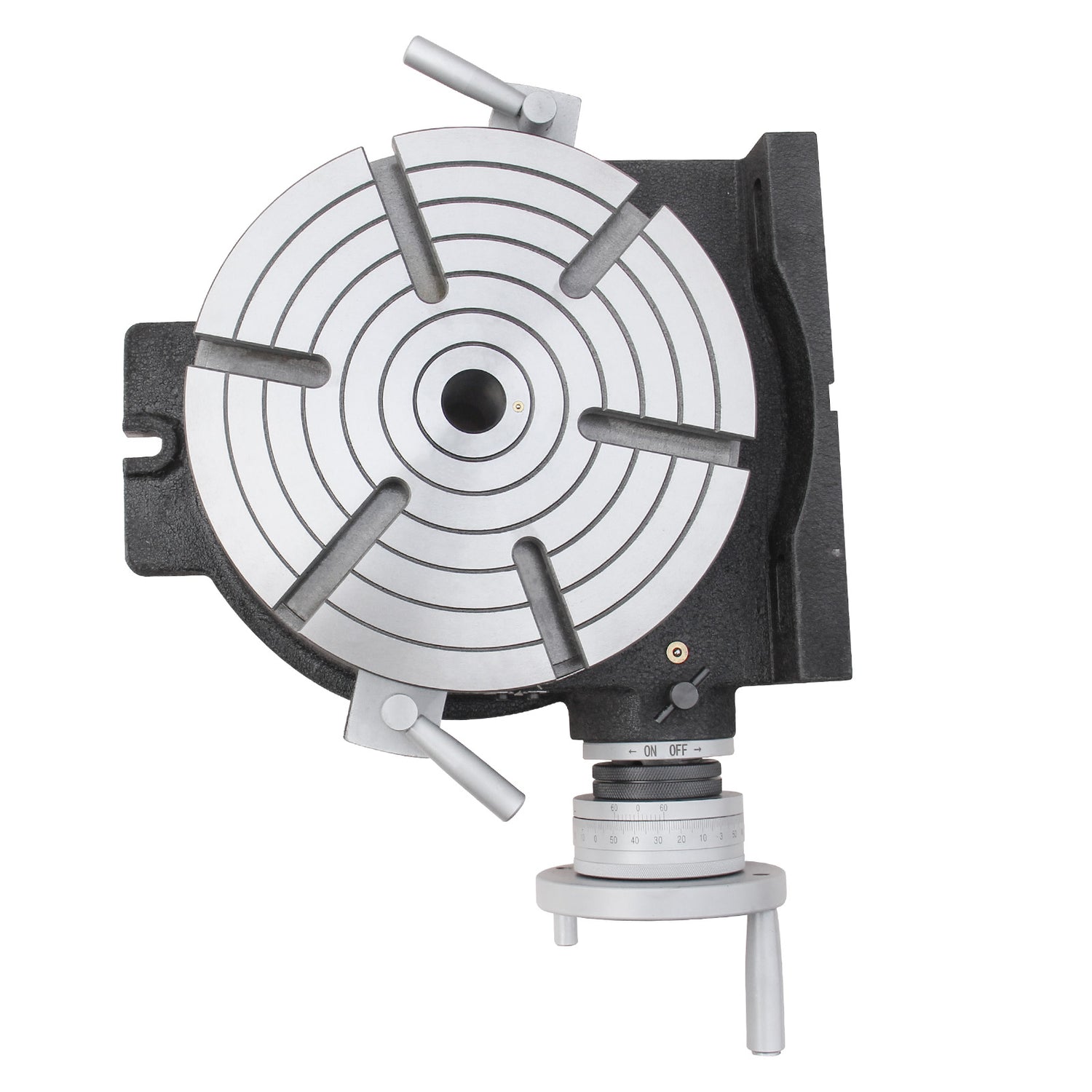

Der BOKA TSL Horizontal-/Vertikal-Rundtisch ist ein unverzichtbares Zubehör für Fräsmaschinen.
Er dient zum Teilbohren, Fräsen, Rundschneiden, Planen sowie für Bohrbearbeitungen in verschiedenen Winkeln.
Mit einem optionalen Reitstock kann der Rundtisch auch für komplexe Kreis- und Indexierarbeiten eingesetzt werden.
【Merkmale】
-
Massive Gusseisenkonstruktion, doppelte Klemmung
-

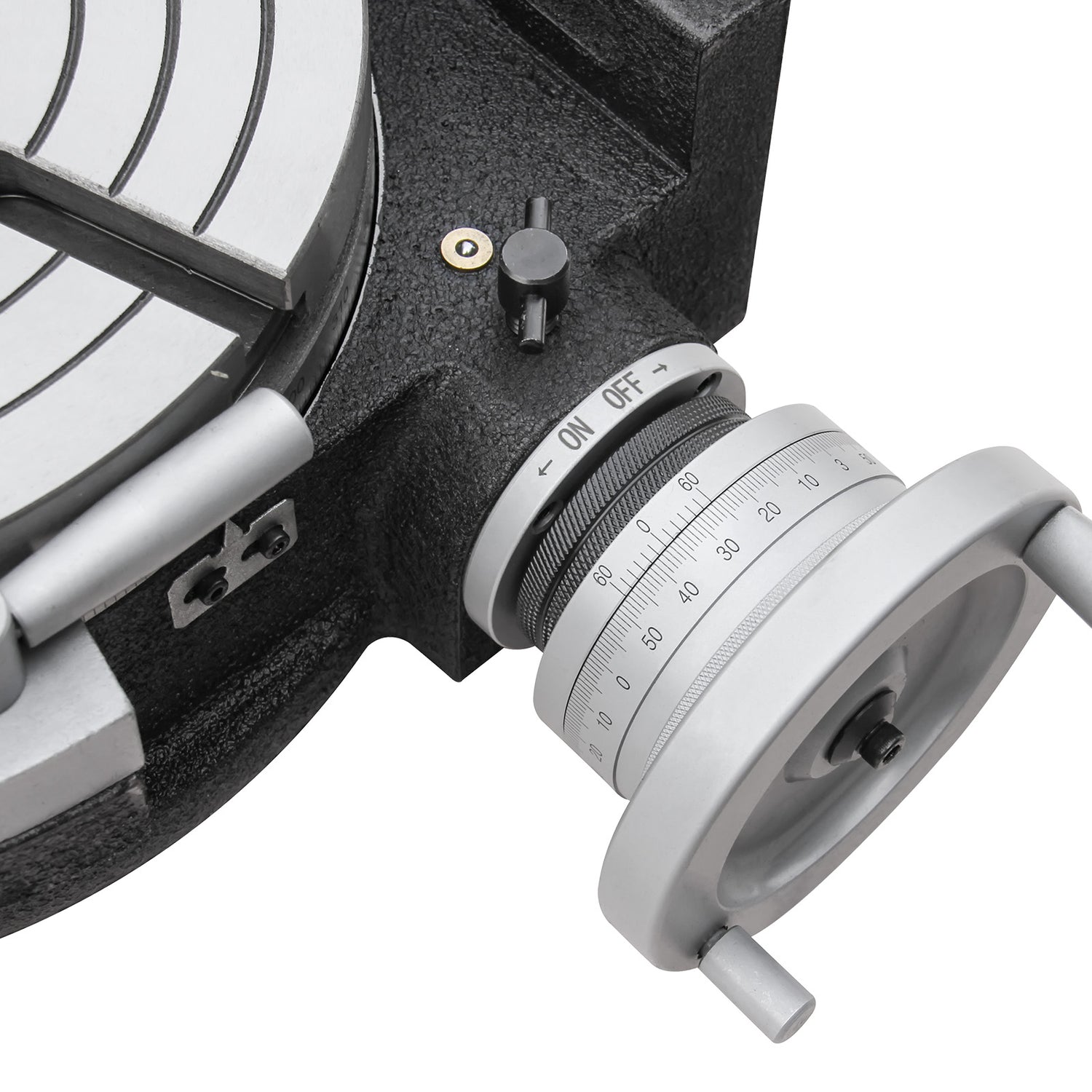

Eine Umdrehung des Handrads entspricht 4° Teilung
-
Minimale Nonius-Ablesung: 10″
-
Übersetzungsverhältnis: HV-4 = 1:72 / HV-6, HV-8, HV-10, HV-12 = 1:90
-
Gehärtete und präzisionsgeschliffene Oberflächen, satinchromierte Skala
【Technische Merkmale】
-
Rundtisch Ø 300 mm (horizontal & vertikal einsetzbar)
-
Ideal für Fräs- und Bohrarbeiten
-
Morsekegel MT4
-
Hochwertiger Gusseisentisch, robuste Bauweise
-
Gehärtete und geschliffene Schneckenwelle
-
Zwei Klemmhebel zur sicheren Tischklemmung
-

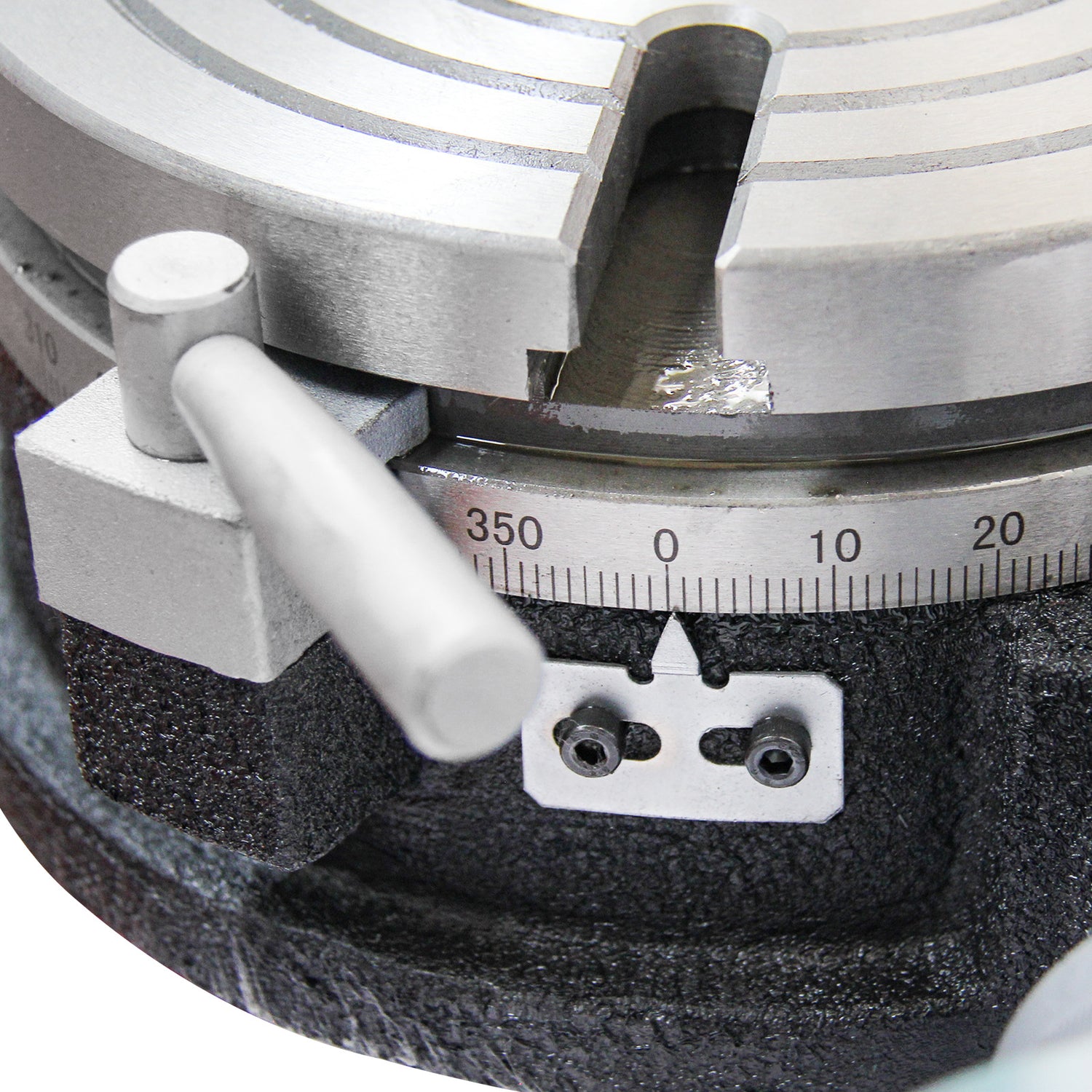

Direktes Indexieren über die umlaufende 360°-Skala
【Technische Daten】
| Technische Daten | Wert |
|---|---|
| Modell | HV-12 |
| Tischdurchmesser | 300 mm |
| Morsekegel (Zentrierbohrung) | MT4 |
| Zentrierhöhe vertikal | 195 mm |
| T-Nut-Breite | 16 mm |
| T-Nut-Winkel | 60° |
| Passfederbreite | 16 mm |
| Modul Schnecke/Schneckenrad | 2 |
| Übersetzungsverhältnis | 1:90 |
| Teilskala | 360° |
| Tischwinkel pro Schneckenumdrehung | 4′ (1′ pro Teilstrich) |
| Nonius-Ablesung | 10″ |
| Teilungsgenauigkeit | 60″ |
| Max. Traglast (horizontal) | ca. 250 kg |
| Max. Traglast (vertikal) | ca. 125 kg |
| Verpackungsmaß | 508 × 432 × 208 mm |
| Netto-/Bruttogewicht | 71 kg / 74kg |
